Установка ВО коннекторов на кабель
В данной статье вкратце рассмотрена клеевая технология оконцовки оптического волокна.
Для выполнения работы нам понадобятся следующие материалы и инструмент:
• инструмент для снятия внешней оболочки кабеля. Для удаления 2-3 мм оболочкек симплексного или дуплексного кабеля можно использовать T-стриппер, а для удаления внешней оболочки бронированного кабеля лучше применять RCS-114 или ACS производства Ripley Tools.
• стриппер для удаления буферного покрытия, например, Miller FO-103S, CFS-2 или No-Nik 203
• ножницы для обрезки кевлара, FOKC или KS-1 от компании Ripley Tools
• дозатор для спирта
• изопропиловый спирт
• баллончик со сжатым воздухом
• салфетки для очистки волокна и торца феррула. Лучше всего для этих целей подходят безворсовые салфетки KimWipes (KimTech Science)
• эпоксидный клей, например, Н05-100-R2, T120-023-C2, T60-065-B2 (FIS) или 353ND (Epo-Tek) или BA-F113, BA-F123 (Tra-Con)
• если мы используем клей, который застывает только при нагреве, то нам понадобится печь для сушки коннекторов, например, F1-977220
• шприц с иглой для ввода клея в коннектор
• ручка-надсекатель для скалывания оптического волокна
• обжимной инструмент — кримпер, например, F1-3227
• оправка для ручной полировки
• подложка и столик для полировки
• набор плёнок для ручной полировки зернистостью 5 мкм, 1 мкм и 0.3 мкм
• микроскоп с увеличением 100-400 крат для контроля качества отполированного феррула
Процесс установки коннектора можно разбить на три этапа, на каждом из которых применяется разный инструмент и материалы. Рассмотрим подробнее эти этапы на примере установки коннектора на симплексный волоконно-оптический кабель с диаметром оболочки 3 мм..
1. Подготовка кабеля
Надеваем хвостовик коннектора и втулку на кабель.

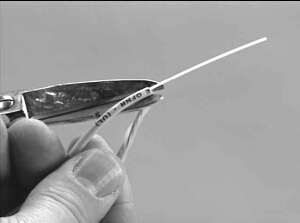

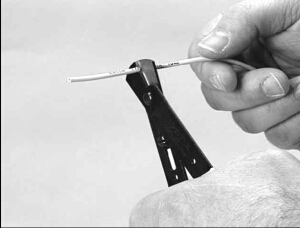

Удаляем внешнюю оболочку кабеля и обрезаем упрочняющие кевларовые нити в соответствии с шаблоном производителя коннектора.

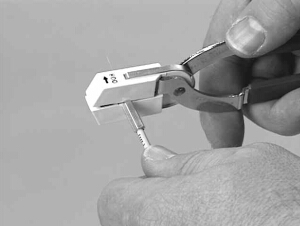

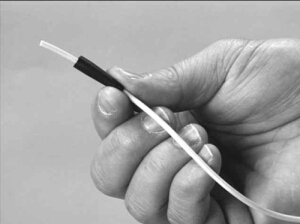

Снятие буферного покрытия с волокна производится специальным инструментом — стриппером, имеющим калиброванные отверстия.

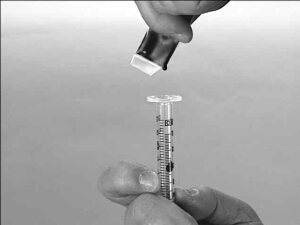

Процедура приготовления клея проста: отмеряем компоненты клея в требуемой пропорции и перемешиваем их до получения однородной массы, после чего помещаем готовый клей в шприц и навинчиваем на шприц иглу.
2. Установка коннектора

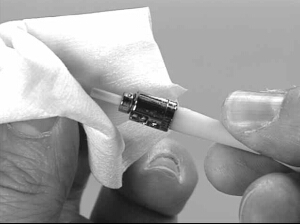

Для исключения попадания загрязнений в зону вклейки зачищенное волокно необходимо очистить безворсовыми салфетками, смоченными в спирте.
Аккуратно вставив в хвостовик коннектора иглу, начинаем вводить клей в отверстие феррула до появления маленькой капельки на конце.

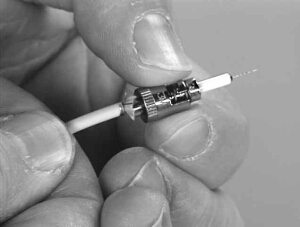

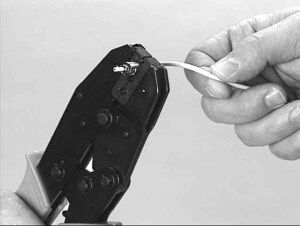

Вставляем зачищенное волокно и медленно проталкиваем его в феррул. После этого фиксируем коннектор на оболочке кабеля обжимным инструментом, надеваем хвостовик и устанавливаем корпус коннектора.
Сборка закончена.
Приступаем к сушке. Разогреваем печь для сушки до нужной температуры и надев защитный колпачок на феррул коннектора, помещаем его в зону нагрева. Через определённое время, предусмотренное технологией применяемого клея, наш коннектор готов к дальнейшей обработке.
3. Полировка коннектора

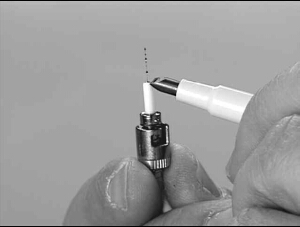

Перед полировкой коннектора необходимо произвести удаление излишка волокна. Ручкой скалывателем производится надрез волокна, излишек обламывается.

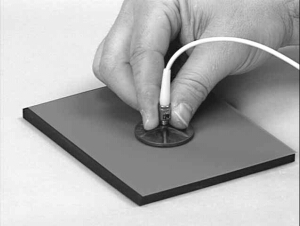

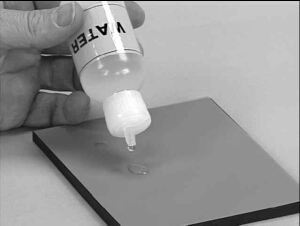

Для полировки устанавливаем коннектор в оправку, помещаем на подложку полировальную плёнку для грубой полировки, и не прикладывая усилий движениями в виде цифры "8" начинаем полировку. Через 8-12 движений меняем плёнку, заканчиваем полировку на плёнке для финишной полировки. В процессе полировки рекомендуется нанести на пленку несколько капель дистилированной воды.

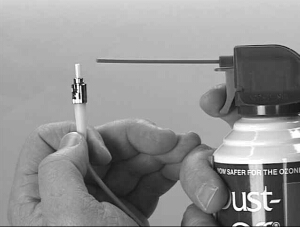

Очищаем коннектор от загрязнений и остатков абразива.
4. Контроль качества

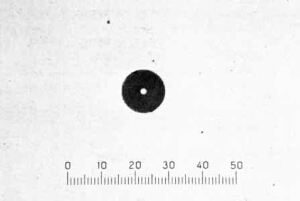

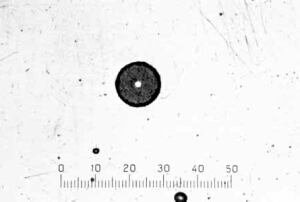

Для визуального контроля качества полировки используем микроскоп. Для контроля многомодового коннектора подходит 100-кратный микроскоп, для одномодового волокна предпочтительнее использовать 200 или 400-кратный. При наблюдении в микроскоп качественно отполированный коннектор выглядит правильной окружностью, без следов грязи и остатков абразива, волокно не имеет сколов и микротрещин, граница между феррулом и волокном чётко просматривается.
Изображения для данной статьи взяты из "Инструкции по установки коннекторов" фирмы 3M.
